Những Lưu Ý Kỹ Thuật Quan Trọng Khi Chọn Mua Vòng Bi Cách Điện SKF INSOCOAT Cho Động Cơ Điện Biến Tần

Hiện tượng rỗ rãnh lăn và cháy mỡ do dòng điện rò (Bearing Currents) là "sát thủ âm thầm" làm giảm tuổi thọ động cơ điện chạy biến tần (VFD). Vòng bi cách điện SKF INSOCOAT được xem là giải pháp bảo vệ triệt để nhất hiện nay. Tuy nhiên, chọn mã VL0241 hay VL2071? Khi nào nên phủ vòng trong thay vì vòng ngoài? Cùng Đội ngũ Kỹ sư KĐ (Kiều Đồng) điểm qua những lưu ý kỹ thuật sống còn giúp nhà máy tối ưu chi phí vận hành (TCO) và chọn đúng sản phẩm chính hãng.

---

CẦN TƯ VẤN KỸ THUẬT & BÁO GIÁ KHẨN VÒNG BI CÁCH ĐIỆN SKF INSOCOAT?

SKF KĐ (Kiều Đồng) — Top Nhà Phân Phối SKF Chính Hãng Tại Việt Nam

• Cam kết SLA: Phản hồi báo giá & kiểm tra tồn kho kho 6.000+ SKU trong tối đa 2 giờ.

• Cam kết 100% CO/CQ gốc từ SKF Việt Nam — Chiết khấu ưu đãi Q4 & Giao nhanh 24/7

[ HOTLINE BÁO GIÁ: 0908 418 836 ] [ CHAT ZALO KỸ THUẬT: 0988 926 831 ]

---



Trong các hệ thống truyền động công nghiệp hiện đại, việc sử dụng Bộ biến tần (VFD - Variable Frequency Drive) để điều khiển động cơ điện ngày càng trở nên phổ biến. Tuy nhiên, sóng điện áp tần số cao từ biến tần thường sinh ra dòng điện rò (Shaft Voltages / Bearing Currents) đi qua vòng bi về đất. Hiện tượng này gây ra các tia lửa điện cực nhỏ (Electrical Arcing), làm thủng màng mỡ bôi trơn, rỗ bề mặt rãnh lăn (Fluting / Crater) và khiến động cơ bị hỏng hóc nặng nề chỉ sau một thời gian ngắn vận hành.

Để giải quyết triệt để bài toán này, Vòng bi cách điện SKF INSOCOAT chính là giải pháp hàng đầu được các kỹ sư MRO và nhà máy tin dùng. Dưới đây là những lưu ý kỹ thuật quan trọng giúp bạn lựa chọn đúng dòng sản phẩm SKF INSOCOAT cho hệ thống động cơ điện của doanh nghiệp.

1. Hiểu Rõ Công Nghệ Lớp Phủ Cách Điện INSOCOAT

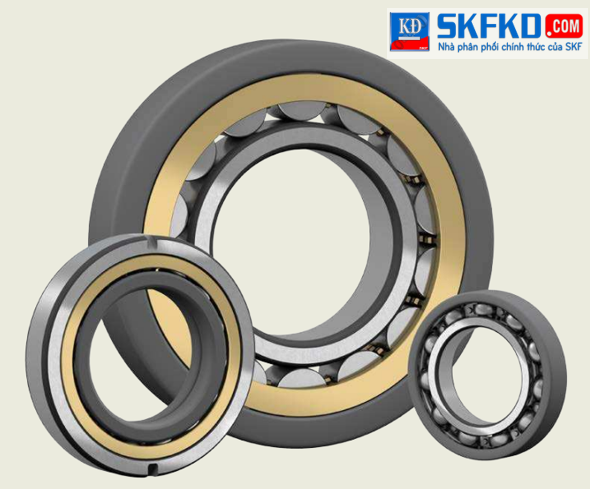

SKF INSOCOAT là dòng vòng bi tiêu chuẩn được phủ một lớp Nhôm Ô-xít (Al₂O₃) bằng công nghệ phun phủ plasma đặc biệt:

• Khả năng chống ăn mòn điện : Với đặc tính cách điện được tích hợp trực tiếp vào vòng bi, vòng bi INSOCOAT giúp nâng cao độ tin cậy và tăng thời gian vận hành của máy móc bằng cách gần như loại bỏ hiện tượng ăn mòn điện.

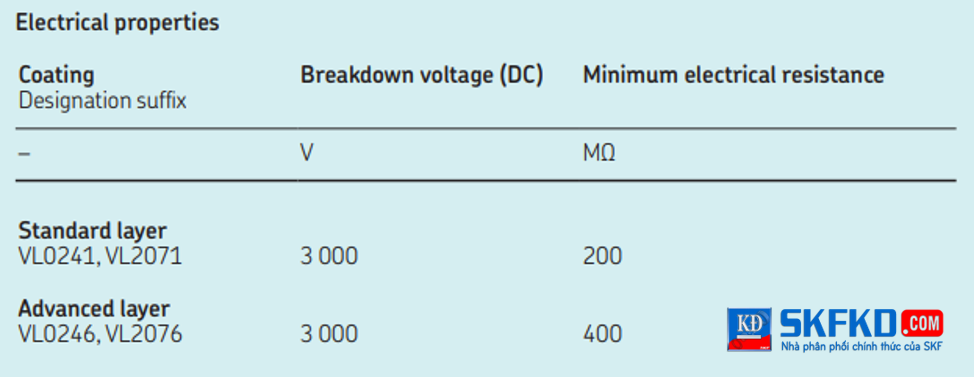

• Điện trở cách điện cao:Lớp phủ nhôm oxit cung cấp điện trở cách điện tối thiểu 200 MΩ và có khả năng chịu được điện áp lên đến 3.000 V DC (điện áp một chiều).
• Hiệu suất cách điện ổn định: Lớp phủ phun plasma thường có tính hút ẩm, do đó dễ bị hơi ẩm xâm nhập do hiện tượng ngưng tụ. Để bảo vệ vòng bi khỏi tác động này, vòng bi INSOCOAT…

2. Phân Biệt Ký Hiệu Kỹ Thuật (Suffix) Để Chọn Đúng Vị Trí Phủ Cách Điện

Tùy thuộc vào thiết kế động cơ và yêu cầu cách điện, SKF INSOCOAT được chia thành 4 mã Suffix chính và có các hậu tố ký hiệu như sau:

• VL0241: Bề mặt ngoài của vòng ngoài được phủ lớp cách điện tiêu chuẩn (Standard layer) – phù hợp với các ứng dụng phổ biến, giúp hạn chế dòng điện đi qua ổ lăn.
• VL0246: Bề mặt ngoài của vòng ngoài được phủ lớp cách điện nâng cao (Advanced layer) – tăng khả năng cách điện, phù hợp với các ứng dụng yêu cầu mức bảo vệ cao hơn trước dòng điện gây hư hỏng ổ lăn.
• VL2071: Bề mặt ngoài của vòng trong được phủ lớp cách điện tiêu chuẩn (Standard layer) – phù hợp với các ứng dụng lắp trên trục động cơ, giúp hạn chế dòng điện truyền qua ổ lăn.
• VL2076: Bề mặt ngoài của vòng trong được phủ lớp cách điện nâng cao (Advanced layer) – tăng khả năng cách điện tại vòng trong, phù hợp với các ứng dụng yêu cầu mức bảo vệ cao hơn trước dòng điện đi qua ổ lăn.

Khuyên dùng từ Kỹ sư KĐ (Kiều Đồng): Khi lắp đặt, cần sử dụng dụng cụ chuyên dụng (máy gia nhiệt vòng bi SKF) và tuyệt đối không làm trầy xước lớp phủ ô-xít nhôm ở bề mặt cách điện.

3. Chọn Đúng Chủng Loại Vòng Bi Tương Ứng

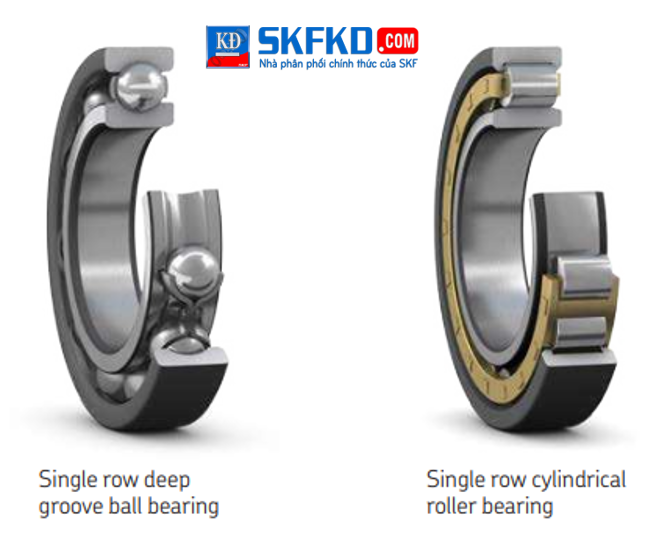

Dòng INSOCOAT của SKF được sản xuất cho 2 chủng loại vòng bi tải trọng lớn trong động cơ điện:

• Vòng bi cầu rãnh sâu (Deep Groove Ball Bearings - Dòng 62xx, 63xx INSOCOAT): Dùng cho phía đầu tự do (Non-locating end) hoặc cả 2 đầu động cơ cỡ vừa và nhỏ.
• Vòng bi đũa trụ (Cylindrical Roller Bearings - Dòng NU 2xx, NU 3xx INSOCOAT): Dùng cho phía đầu cố định chịu tải trọng hướng kính lớn trong các động cơ công suất cao, máy phát điện.

4. Vòng Cách (Cage) Trên Vòng Bi SKF INSOCOAT

Vòng cách là bộ phận có nhiệm vụ duy trì khoảng cách và phân bố đều các viên bi hoặc con lăn bên trong vòng bi, hạn chế sự va chạm giữa các phần tử lăn và hỗ trợ quá trình vận hành ổn định.

Đối với vòng bi cách điện SKF INSOCOAT, vòng cách được lựa chọn tùy theo thiết kế vòng bi, điều kiện vận hành và yêu cầu ứng dụng. Các tùy chọn phổ biến bao gồm vòng cách thép, đồng thau và polyamide gia cường sợi thủy tinh.

Vòng bi cầu rãnh sâu (Deep Groove Ball Bearings)

SKF INSOCOAT sử dụng một trong hai loại vòng cách sau:

• Vòng cách thép dập (không có hậu tố): Được ghép bằng đinh tán, định tâm theo viên bi (ball-centred). Đây là cấu hình tiêu chuẩn.
• Vòng cách đồng thau gia công (hậu tố M): Được ghép bằng đinh tán, định tâm theo viên bi (ball-centred).

Vòng bi tang trụ (Cylindrical Roller Bearings)

SKF INSOCOAT sử dụng một trong ba loại vòng cách sau:

• Vòng cách polyamide PA66 gia cường sợi thủy tinh (hậu tố P): Thiết kế dạng cửa sổ (window-type), định tâm theo con lăn (roller-centred).
• Vòng cách đồng thau gia công, ghép bằng đinh tán (hậu tố M): Định tâm theo con lăn (roller-centred).
• Vòng cách đồng thau gia công dạng cửa sổ (hậu tố ML): Định tâm theo vòng trong hoặc vòng ngoài, tùy thuộc vào thiết kế vòng bi.

Lưu ý khi lựa chọn vòng cách

• Kiểm tra đầy đủ mã vòng bi và hậu tố để xác định chính xác loại vòng cách được sử dụng.
• Khả năng làm việc của vòng cách phụ thuộc vào tốc độ quay, nhiệt độ vận hành, chất bôi trơn, độ rung và điều kiện tải.
• Việc lựa chọn vòng cách cần căn cứ vào catalogue SKF và điều kiện làm việc thực tế của thiết bị.

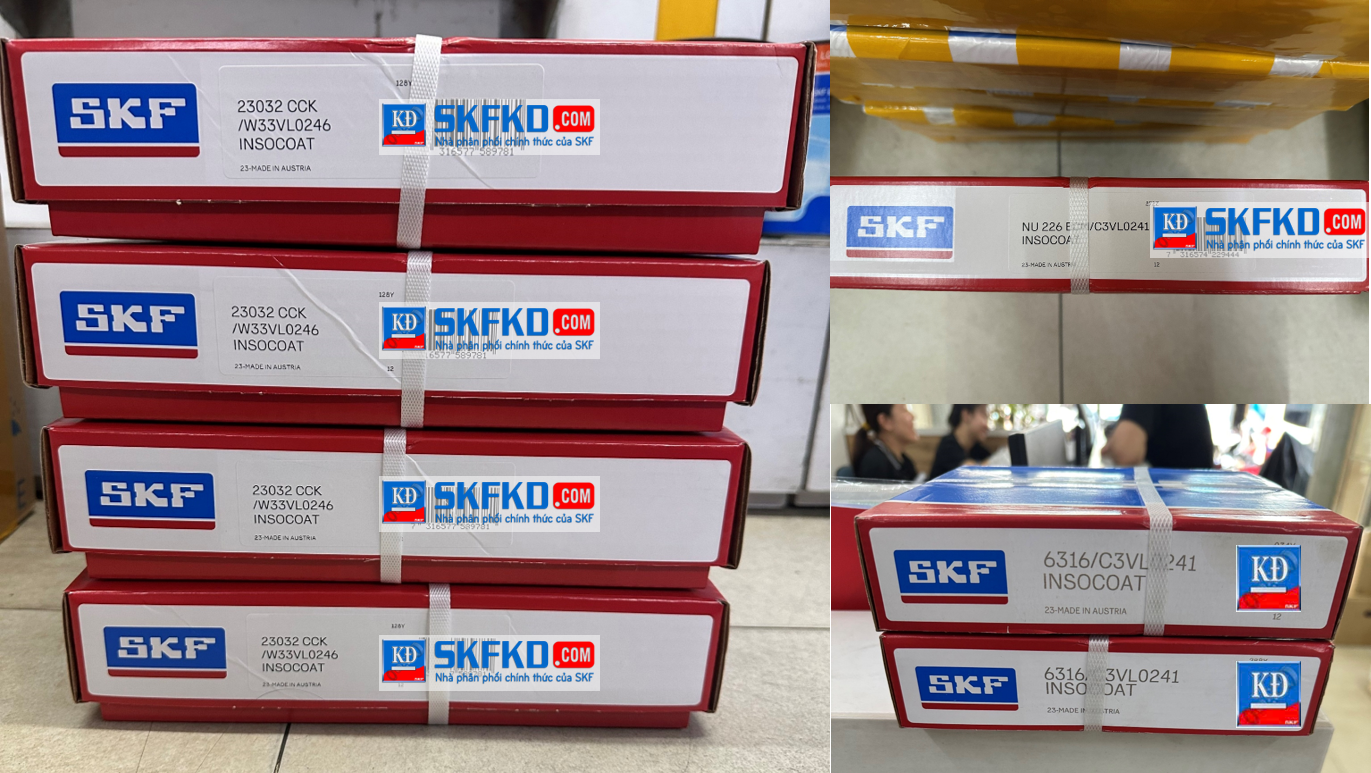

5. Kiểm Tra Xuất Xứ & Phòng Tránh Hàng Giả Lớp Phủ

Vòng bi cách điện có yêu cầu kỹ thuật cao. Các sản phẩm giả mạo có thể sử dụng lớp sơn thông thường thay cho lớp phủ nhôm oxit cách điện chuyên dụng, dẫn đến khả năng cách điện không đạt yêu cầu và làm tăng nguy cơ hư hỏng thiết bị.

Khi mua hàng và nghiệm thu, nhà máy nên thực hiện các biện pháp sau:

• Kiểm tra ngoại quan lớp phủ: Quan sát màu sắc, độ đồng đều và tình trạng bề mặt lớp phủ. Kiểm tra các dấu hiệu bong tróc, nứt, trầy xước hoặc bất thường. Tuy nhiên, ngoại quan không đủ để xác định sản phẩm chính hãng.
• Kiểm tra mã sản phẩm và ký hiệu: Đối chiếu mã vòng bi, hậu tố INSOCOAT, thông tin trên bao bì và nhãn sản phẩm với catalogue SKF tương ứng.
• Xác minh nguồn gốc xuất xứ: Ưu tiên mua hàng từ SKF hoặc đại lý được SKF ủy quyền; yêu cầu hóa đơn, chứng từ nguồn gốc và tài liệu liên quan để xác minh tính hợp lệ của sản phẩm.
• Đo điện trở cách điện: Sử dụng thiết bị đo phù hợp để kiểm tra điện trở cách điện của lớp phủ theo quy trình và tiêu chuẩn kỹ thuật do SKF khuyến nghị. Kết quả đo cần được đối chiếu với thông số của đúng dòng sản phẩm; không sử dụng một ngưỡng đo chung cho mọi loại vòng bi.
• Kiểm tra độ nguyên vẹn của lớp phủ: Đảm bảo lớp phủ không bị hư hỏng trong quá trình vận chuyển, lắp đặt và bảo quản. Không tự ý mài, cạo hoặc xử lý bề mặt lớp phủ.
• Yêu cầu xác nhận từ SKF khi có nghi vấn: Nếu mã sản phẩm, bao bì, chứng từ hoặc kết quả đo có dấu hiệu bất thường, cần liên hệ SKF hoặc đại diện kỹ thuật được ủy quyền để xác minh trước khi đưa vòng bi vào vận hành.

Lời khuyên từ Kỹ sư KĐ (Kiều Đồng): Không nên kết luận vòng bi chính hãng chỉ dựa vào màu sắc lớp phủ hoặc một phép đo điện trở đơn lẻ. Cần kết hợp xác minh nguồn cung, mã sản phẩm, chứng từ và kiểm tra kỹ thuật để giảm thiểu nguy cơ mua phải hàng giả.
